近年来，IGBT被广泛关注，随着技术的发展，其应用前景被广泛看好，作为国家战略性新兴产业IGBT，在很多领域应用广泛。
什么是IGBT？
IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
IGBT的原理
IGBT是将强电流、高压应用和快速终端设备用垂直功率MOSFET的自然进化。由于实现一个较高的击穿电压BVDSS需要一个源漏通道，而这个通道却具有很高的电阻率，因而造成功率MOSFET具有RDS(on)数值高的特征，IGBT消除了现有功率MOSFET的这些主要缺点。虽然最新一代功率MOSFET 器件大幅度改进了RDS(on)特性，但是在高电平时，功率导通损耗仍然要比IGBT 技术高出很多。较低的压降，转换成一个低VCE(sat)的能力，以及IGBT的结构，同一个标准双极器件相比，可支持更高电流密度，并简化IGBT驱动器的原理图。
IGBT模块的特点与应用

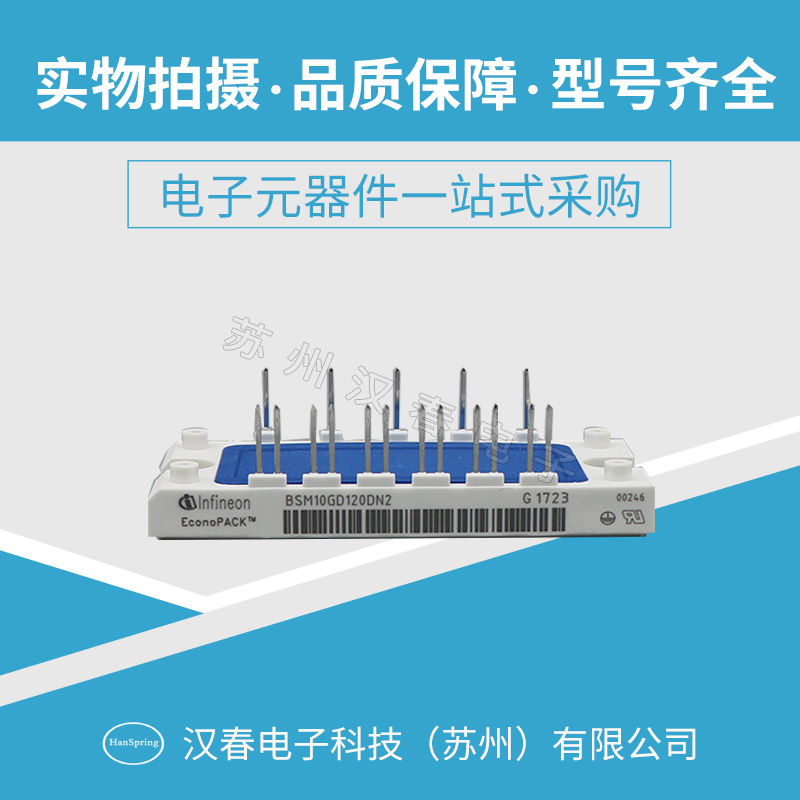

IGBT模块是由IGBT（绝缘栅双极型晶体管芯片）与FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品；封装后的IGBT模块直接应用于变频器、UPS不间断电源等设备上；IGBT模块具有节能、安装维修方便、散热稳定等特点；当前市场上销售的多为此类模块化产品，一般所说的IGBT也指IGBT模块；随着节能环保等理念的推进，此类产品在市场上将越来越多见；
IGBT是能源变换与传输的核心器件，俗称电力电子装置的“CPU”，作为国家战略性新兴产业，在轨道交通、智能电网、航空航天、电动汽车与新能源装备等领域应用极广。
IGBT技术的几大发展方向
1、低功率IGBT
IGBT应用范围一般都在600V、1KA、1KHz以上区域，为满足家电行业的发展需求，摩托罗拉、ST半导体、三菱等公司推出低功率IGBT产品，实用于家电行业的微波炉、洗衣机、电磁灶、电子整流器、照相机等产品的应用。
2、U-IGBT
U（沟槽结构）--IGBT是在管芯上刻槽，芯片元胞内部形成沟槽式栅极。采用沟道结构后，可进一步缩小元胞尺寸，减少沟道电阻，进步电流密度，制造相同额定电流而芯片尺寸最少的产品。现有多家公司生产各种U—IGBT产品，适用低电压驱动、表面贴装的要求。
3、NPT-IGBT
NPT（非穿通型）--IGBT采用薄硅片技术，以离子注进发射区代替高复杂、高本钱的厚层高阻外延，可降低生产本钱25%左右，耐压越高本钱差越大，在性能上更具有特色，高速、低损耗、正温度系数，无锁定效应，在设计600—1200V的IGBT时，NPT—IGBT可靠性最高。西门子公司可提供600V、1200V、1700V系列产品和6500V高压IGBT，并推出低饱和压降DLC型NPT—IGBT，依克赛斯、哈里斯、英特西尔、东芝等公司也相继研制出NPT—IGBT及其模块系列，富士电机、摩托罗拉等在研制之中，NPT型正成为IGBT发展方向。
4、SDB--IGBT
鉴于目前厂家对IGBT的开发非常重视，三星、快捷等公司采用SDB（硅片直接键合）技术，在IC生产线上制作第四代高速IGBT及模块系列产品，特点为高速，低饱和压降，低拖尾电流，正温度系数易于并联，在600V和1200V电压范围性能优良，分为UF、RUF两大系统。
5、超快速IGBT
国际整流器IR公司的研发重点在于减少IGBT的拖尾效应，使其能快速关断，研制的超快速IGBT可最大限度地减少拖尾效应，关断时间不超过2000ns，采用特殊高能照射分层技术，关断时间可在100ns以下，拖尾更短，重点产品专为电机控制而设计，现有6种型号，另可用在大功率电源变换器中。
6、IGBT/FRD
IR公司在IGBT基础上推出两款结合FRD（快速恢复二极管）的新型器件，IGBT/FRD有效结合，将转换状态的损耗减少20%，采用TO—247外型封装，额定规格为1200V、25、50、75、100A，用于电机驱动和功率转换，以IGBT及FRD为基础的新技术便于器件并联，在多芯片模块中实现更均匀的温度，进步整体可靠性。
7、IGBT功率模块
IGBT功率模块采用IC驱动，各种驱动保护电路，高性能IGBT芯片，新型封装技术，从复合功率模块PIM发展到智能功率模块IPM、电力电子积木PEBB、电力模块IPEM。PIM向高压大电流发展，其产品水平为1200—1800A/1800—3300V，IPM除用于变频调速外，600A/2000V的IPM已用于电力机车VVVF逆变器。平面低电感封装技术是大电流IGBT模块为有源器件的PEBB，用于舰艇上的导弹发射装置。IPEM采用共烧瓷片多芯片模块技术组装PEBB，大大降低电路接线电感，进步系统效率，现已开发成功第二代IPEM，其中所有的无源元件以埋层方式掩埋在衬底中。智能化、模块化成为IGBT发展热门。
综述：国内市场需求急剧上升曾使得IGBT市场一度被看好。虽然长期来看，IGBT是一个值得期待的市场，可是到目前为止IGBT的核心技术和产业为大多数欧美IDM半导体厂商所掌控，中国在2014年6月成功研制出8寸IGBT专业芯片，打破国际垄断 。
据最新调查报告显示，各种IGBT器件和模块的销售额在2013年将有一定程度的复苏，2014年稍稍减速，待经济复苏并稳定后，从2015年开始将稳定增长。虽然2013年IGBT市场增长趋势有所下降，但随着国内技术的进步，其发展前景还是十分被看好的。
